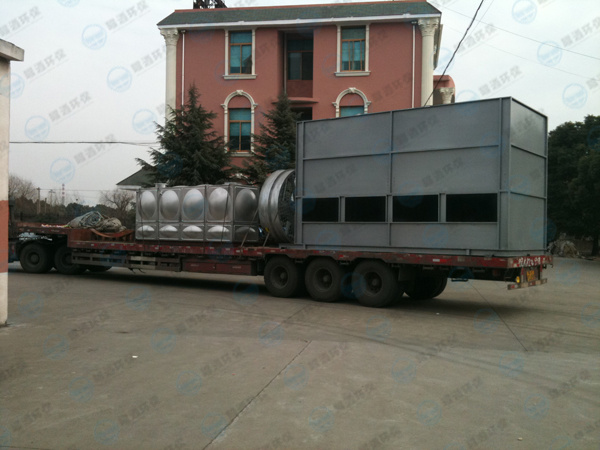

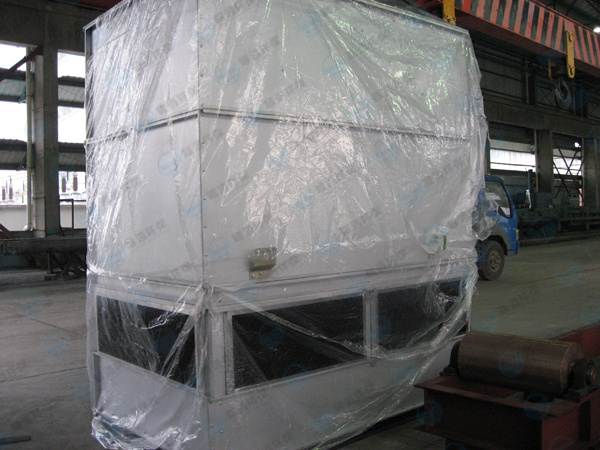

設備出廠

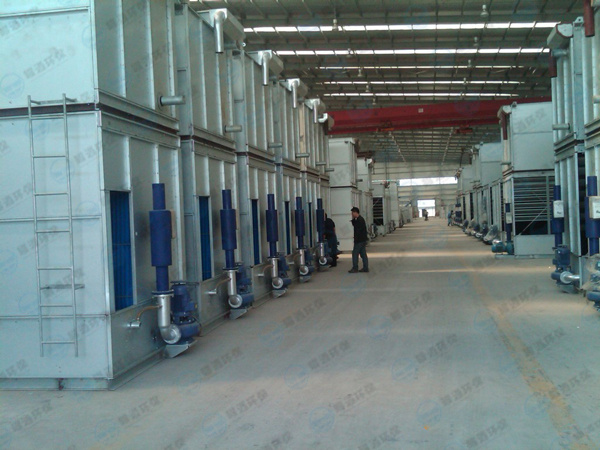

車間一角

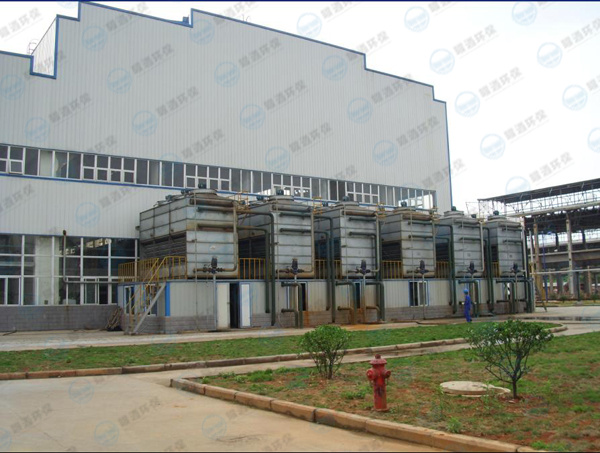

客戶案例

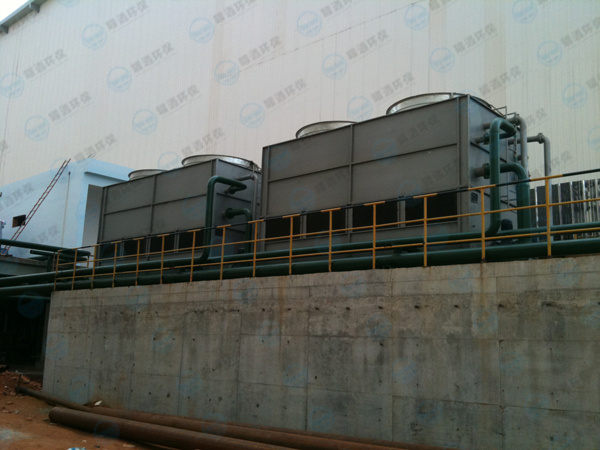

客戶案例

一、設備優點

內部空間較大，維修非常方便。

全封閉式循環，杜絕雜物引起的堵塞。

熱交換器采用積木式疊加方式，可一層層安裝與拆卸。

采用軟水循環，無水垢生成。

不需水池，占地小，易址方便。

自動數顯溫控，節能環保。

操作簡單，維護成本低廉。

二、設備主要部件技術性能說明

主機→冷卻塔主機主要由外殼、紫銅冷卻器、排風系統、噴淋系統、脫水器、集水槽等組成

外殼→冷卻塔的外殼采用優質熱鍍鋅板制作，厚度為2mm，外觀處理美觀大方，（外觀顏色可由用戶指定）；經數控機床剪、折、沖后經無焊縫拼裝而成，尺寸精確平整。

冷卻器→冷卻器為冷卻塔的關鍵部件，內部通冷卻介質，外部經過風冷及水的噴淋來達到冷卻要求；冷卻器采用國際標準的T2脫酸紫銅管制作，全部為裸紫銅圓管，不加翅片，以保證其冷卻效果；銅管與彎頭之間的連接采用銀焊條焊接，焊點少且質量好

。

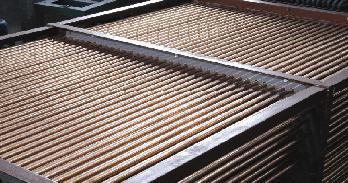

紫銅冷卻器

排風系統→排風系統主要作用是排出冷卻塔內的飽和熱濕空氣，由進風格柵，風機和防護罩等組成；風機采用鋁殼三防風機，增加使用壽命。

風機

噴淋系統→噴淋系統主要由噴淋水泵、連接管路、噴淋頭等組成。當溫度超過設定溫度時，系統控制自動開啟噴淋系統，來保證冷卻的溫度達到要求。

脫水器→脫水器的主要作用是排風系統將噴淋水及熱蒸汽的水分排出去；采用PVC高效脫水器（專業生產廠家定制），使水的飄逸率小于0.01%，使得設備放置在水霧敏感地區成為可能。

脫水器

集水槽→集水槽的主要作用是存儲噴淋用水，由水槽、浮球閥、進水口、排污口等組成。

 →標準配置循環水泵為1臺，考慮設備的可靠因素，用戶再可以選用1臺備用水泵，當主水泵發生故障時可以直接切換使用備用水泵，以保證設備不斷水。

→冷卻塔在進水口設有壓力顯示，在需冷卻的設備進水口也有壓力顯示，能通過壓力差來讀取壓降，從而達到有效冷卻，以保證設備在安全的水流量范圍。

→冷卻塔在出水口設有溫度顯示，并能通過數顯溫控儀控制噴淋系統的開關來實現進出水溫度的調節，使閉式冷卻塔在規定的水溫范圍內對設備連續高效地進行冷卻。

不銹鋼水箱與循環水泵

→設備環境使用要求：

1. 海拔不超過3000m；

2. 環境溫度在0—40℃范圍內；（0℃以下地區需采取防凍措施）

3. 使用地區最濕月每日最大相對濕度的月平均值不大于90%

4. 周圍沒有導電塵埃，爆炸性氣體及能嚴重損壞金屬和絕緣的腐蝕性氣體。

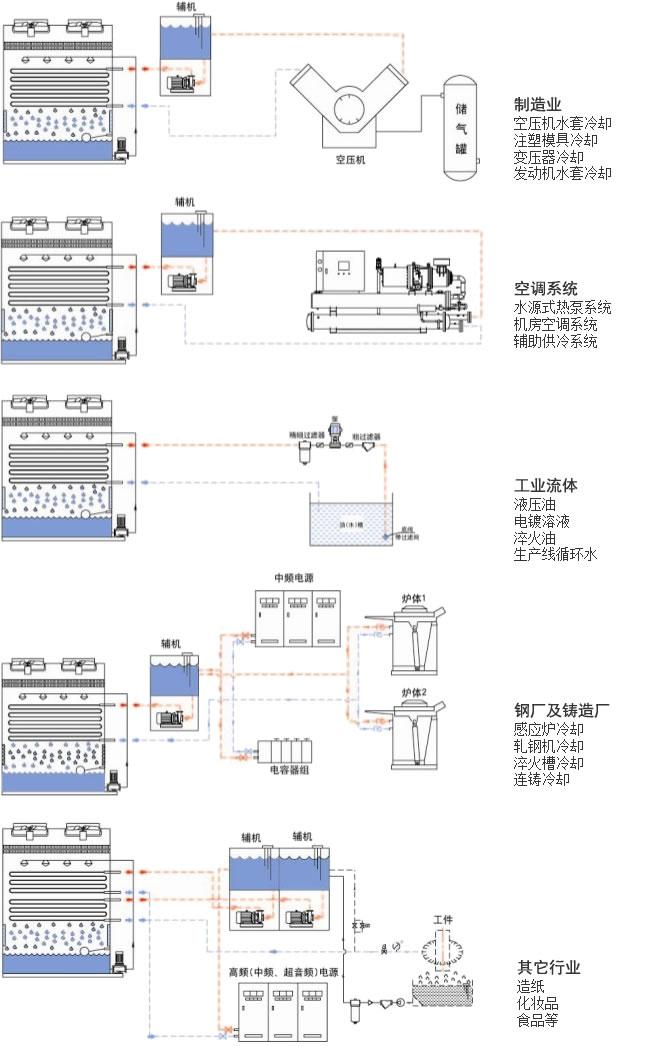

三、應用范圍
