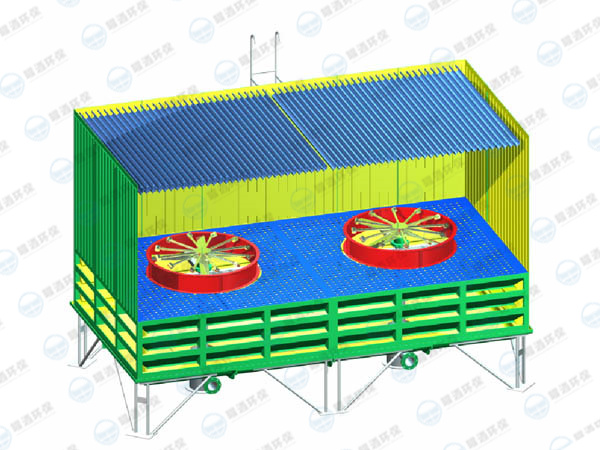

無動力塔內部結構圖

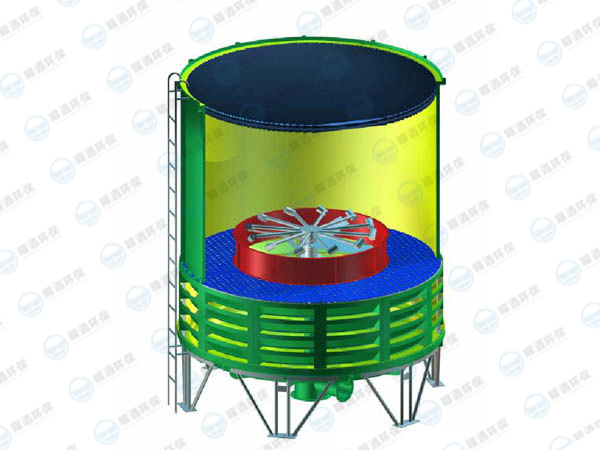

圓形無動力塔內部結構圖

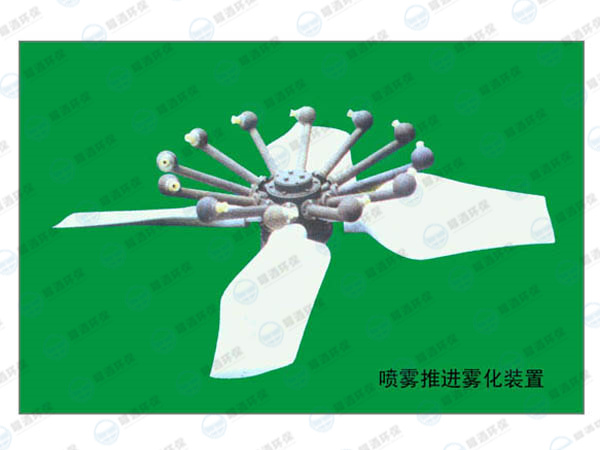

推進霧化裝置

運行示意圖

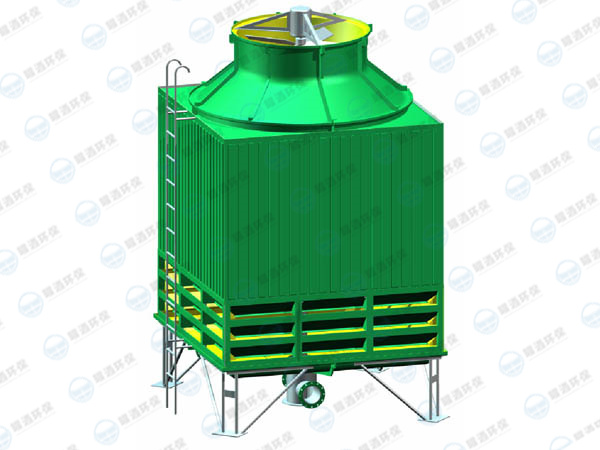

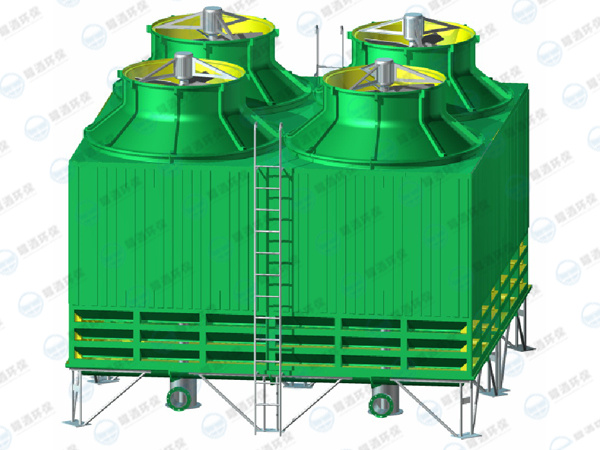

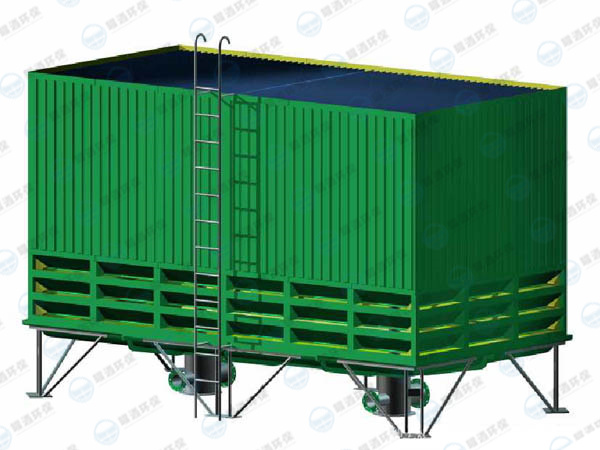

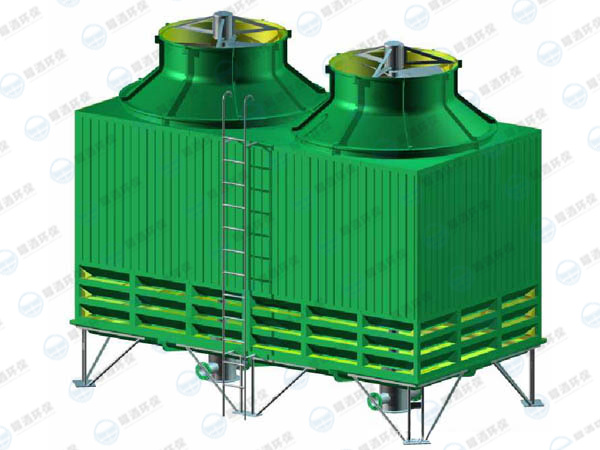

1、WGFB無填料噴霧冷卻塔采用高效低壓離心霧化裝置（噴頭壓力：0.035MPa）作為冷卻元件取[代了傳統的填料塔的填料和布水裝置，使整塔幾乎成為一個空塔，結構大大簡化。
2、WGFB無填料噴霧冷卻塔在取消填料和布水裝置后，將霧化裝置安裝在進風道上方，水的噴射方向與軸流風機抽吸的冷風同向，同時水有上升和下降兩個過程，冷卻也有順流冷卻和逆流冷卻兩個過程。
3、GFN無填料噴霧冷卻塔是通過霧化裝置將水噴成霧狀，使空氣和水的微小粒狀均勻接觸，而填料塔是通過布水噴頭將水分布在填料上以膜狀與冷風接觸。
4、GFN塔因填料取消，使塔體載荷大大減小，勿需更多支承梁板，土建結構 簡化，節約土建投資。

WGFB-無填料噴霧塔的優點：
1、阻力小、冷卻溫差大、逼近度小：
由于WGFB塔的冷卻元件（高效低壓離心霧化裝置）將水噴射成0.5mm微小霧滴，其比表面積遠大于水被填料分散成膜狀的比表面積，氣水傳熱表面積大，且布水均勻，避免了填料老化變形及堵塞而產生的死區、溝流等導致冷卻點溫度分布不均勻現象，冷卻效果明2、顯優于填料塔運行費用低，節能效果顯著：
GFN低壓霧化裝置工作壓力僅為0.035MPa，比水壓自轉式霧化裝置工作壓力0.2MPa低0.17MPa，配套水泵功率大大降低。WGFB塔系統阻力為填料塔的1/2左右，在冷卻水量、風機相同時，配套電機功率降至填料塔的60%，節能效果顯著，加之消除了清洗更換填料和布水噴頭的費用，運行費用大大降低。
WGFB塔由于取消了填料，塔的系統阻力降至原來的1/2，在風機相同的情況下，由風機特性曲線可知，風量增至原來的1.2倍。氣水比也增至原來的1.2倍，因此冷卻溫差較填料塔大2℃。
3、WGFB塔噴霧霧粒均勻、無堵塞、無維修、運行穩定可靠：
WGFB塔克服了填料塔填料老化、變形脆裂和布水噴頭堵塞及沖落、填料脆片堵塞管道、泵和換熱器等一系列影響塔和工藝系統設備性能的現象。其壽命較填料塔延長叁年以上。
